Il testo Risto Hölttä (Prefazione di Teppo HirviKunnas) Kuvat Risto Hölttä e Uraltone
Autentico suono valvolare e la gioia di costruire qualcosa, il tutto per meno di 240 euro.
Una forma popolare ed educativa di hobby hi-fi è tradizionalmente la costruzione di apparecchiature, ma come molte altre attività che richiedono lavoro manuale, è diventata meno comune, e si potrebbe persino dire che l'hobby rischia di "passare di moda". Ad ogni modo, abbiamo trovato un autentico ed "esotico" amplificatore a valvole nella selezione del negozio Uraltone, specializzato in vari kit di costruzione, adatto anche a un principiante quasi assoluto. E non costa nemmeno molto. E funziona anche come un eccellente amplificatore per cuffie.
Un tempo, assemblare apparecchiature hi-fi era un'attività molto diffusa. In parte perché le apparecchiature di alta qualità erano costose e costruirle da soli permetteva di risparmiare parecchio. E in parte perché l'assemblaggio era considerato un'attività interessante, tanto da diventare un vero e proprio hobby.
Da allora, le apparecchiature audio sono diventate comuni e di buona qualità, o almeno alcune si possono trovare a prezzi molto bassi. Inoltre, l'hobby del fai-da-te non è più così "di moda". Parte del motivo potrebbe essere che l'argomento non viene più ampiamente presentato e i progetti/istruzioni di costruzione sono rivolti solo agli appassionati più esperti. Questo non aiuta ad attrarre nuovi appassionati.
Ecco perché la rivista AVPlus ha già pubblicato istruzioni dettagliate per la costruzione di diffusori acustici, e ora la nostra intenzione è quella di ampliare un po' l'argomento includendo l'elettronica. Tuttavia, sempre in modo che, in linea di principio, chiunque possa costruirne uno.
Il nostro primo progetto di elettronica è un amplificatore a micro-valvole Uraltone EL95, compatto e dal design vintage, perfetto anche come amplificatore per cuffie da scrivania. Il kit è progettato per essere facile da assemblare e include istruzioni chiare, quindi anche una persona relativamente inesperta dovrebbe essere in grado di completarlo.
Amplificatore a valvole?

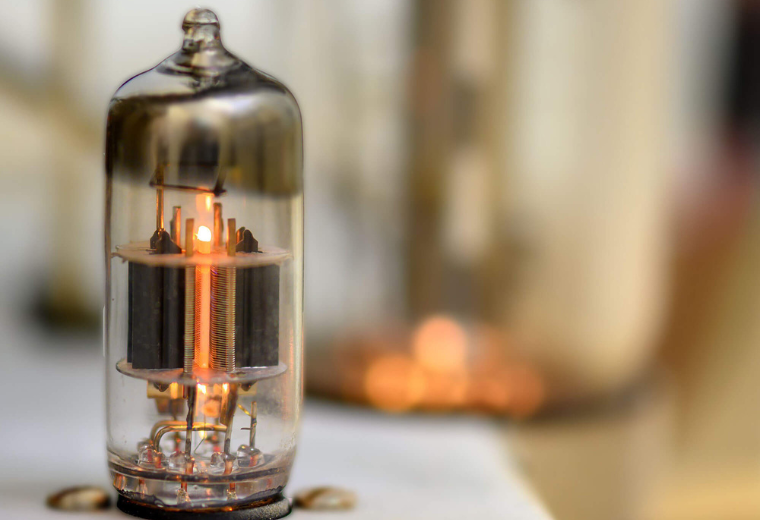

Un amplificatore a valvole utilizza tubi a vuoto per amplificare il segnale audio. Il funzionamento di un tubo a vuoto si basa sul flusso di elettroni nel vuoto.
L'amplificatore a valvole fu inventato all'inizio del XX secolo. Il primo conosciuto è il tubo a vuoto a tre elettrodi (triodo) sviluppato da Lee De Forest nel 1906. Questa invenzione rese possibile l'amplificazione dei segnali elettrici e rappresentò un passo importante nello sviluppo della radio e della tecnologia audio. L'inventore finlandese Eric Tigerstedt migliorò il triodo in molti aspetti entro il 1914 e ottenne diversi brevetti in merito. Gli amplificatori a valvole sono noti per il loro suono caldo e ricco, dovuto alla distorsione armonica "musicale" prodotta dalle valvole. Gli amplificatori a valvole sono apprezzati da molti audiofili e, nel caso degli amplificatori per chitarra, anche dai musicisti.
I transistor sostituirono le valvole termoioniche negli anni '1960. Il transistor fu inventato nel 1947 presso i Bell Labs e, grazie alle dimensioni ridotte, al minore consumo energetico e alla maggiore affidabilità, iniziò rapidamente a rimpiazzare le valvole in numerose applicazioni. Lo sviluppo dei transistor ha inoltre permesso la nascita dei moderni dispositivi elettronici, come computer e dispositivi portatili. All'inizio del secolo scorso, l'inventore finlandese Erik Tigerstedt apportò anche un significativo miglioramento al design delle valvole triodo.
Lisatiedot Tubo elettronico (Wikipedia)
Uraltone EL95
Uraltone Amplification Oy, azienda specializzata in elettronica per strumenti musicali, vende e importa accessori, ricambi e componenti per amplificatori valvolari per chitarra e hi-fi, chitarre, effetti per chitarra e tutto ciò che riguarda l'elettronica musicale. Inoltre, la gamma comprende anche un'ampia varietà di kit di montaggio.
Uno di questi è il microamplificatore Uraltone EL95, che non solo sembra abbastanza semplice da poter essere consigliato anche ai principianti, ma è anche qualcosa che non si trova nei negozi già pronto. Almeno non a meno di 240 euro. Quindi per molti è un dispositivo davvero unico ed esotico. È un vero e proprio amplificatore valvolare "vecchia scuola". Il tipo che promette un suono musicale e morbido. Beh, la potenza dichiarata è di soli 2 x 1 watt, e in realtà non è proprio così, ma è sorprendentemente sufficiente. E con qualche modifica e un alimentatore più potente, si può ottenere un po' più di potenza. E soprattutto, l'amplificatore funziona anche come un eccellente amplificatore per cuffie.
Reso facile
L'amplificatore e il kit sono costruiti su un unico circuito stampato e richiedono pochissime forature, lavorazioni meccaniche o cablaggi complessi. Sarà necessario praticare alcuni fori e saldare alcuni fili, ma si tratta di operazioni di poco conto rispetto alla complessità del progetto. Le istruzioni dettagliate, inoltre, semplificano ulteriormente il lavoro.
Come già accennato, la caratteristica più interessante e innovativa di questa serie è che il dispositivo è interamente basato su tubi, ma l'alimentazione elettrica è comunque sicura anche per chi lo installa in casa, a patto di tenere a mente alcune regole fondamentali.

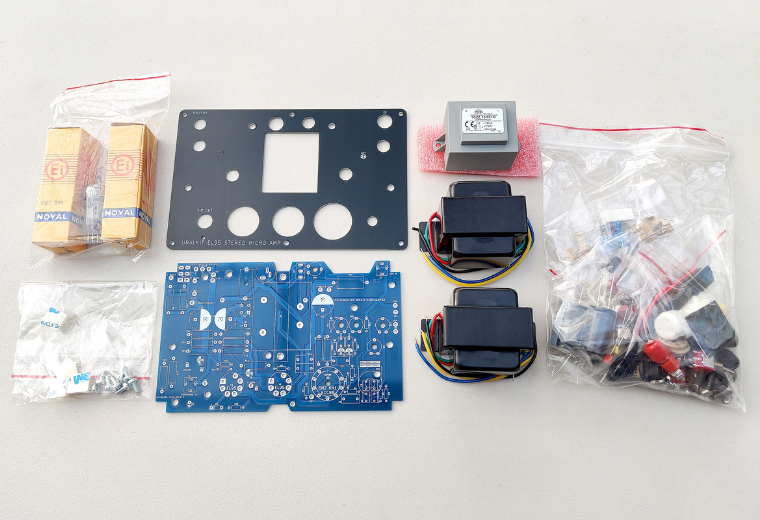

Il kit è ben imballato, i componenti sono contenuti in una piccola scatola e in sacchetti separati. La confezione include anche un elenco dei componenti per verificare il contenuto della consegna. Sorprendentemente, sembrava che ci fossero più componenti di quelli elencati nell'elenco. Un confronto con lo schema elettrico ha rivelato che i componenti extra erano filtri per il collegamento del subwoofer, anche se, secondo l'elenco dei componenti e le istruzioni di montaggio, questi non avrebbero dovuto essere inclusi nel kit. Abbiamo comunque deciso di non includerli, perché il subwoofer potrebbe non essere compatibile con un amplificatore valvolare così piccolo, soprattutto considerando che la frequenza di crossover del filtro non è regolabile senza sostituire i componenti. Se si desidera un subwoofer, è consigliabile aggiungerlo tramite un filtro crossover esterno regolabile.

Oltre al kit stesso, avrai bisogno anche di un alimentatore da 6-7,5 o 9 V CA e di un contenitore. Tieni presente che un alimentatore CC non funzionerà, il dispositivo richiede un alimentatore CA. E probabilmente vale la pena scegliere direttamente questo alimentatore da 9 volt, quindi si ottiene un po' più di potenza. Ci sono istruzioni più dettagliate nelle istruzioni di montaggio dell'amplificatore. L'alimentatore da 9 volt, per qualche motivo, viene venduto (da Uralton) solo in kit, ma è estremamente facile da assemblare. Tuttavia, abbiamo utilizzato un alimentatore più piccolo di quello progettato per questo kit.

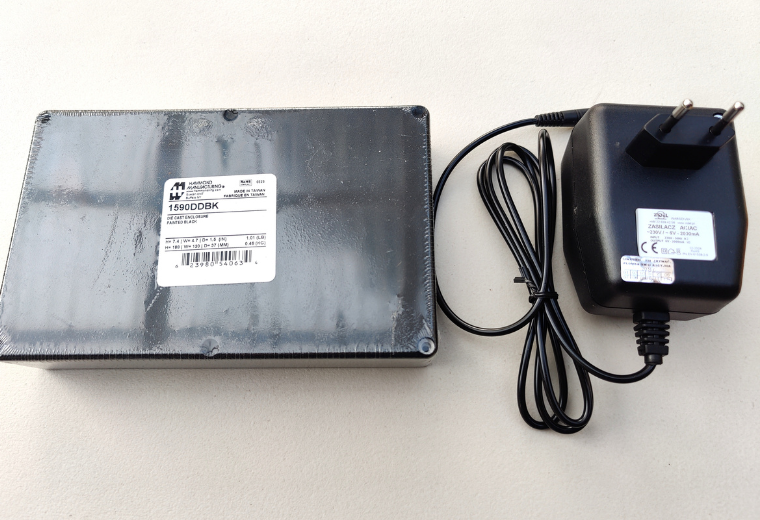

Il case è adatto al dissipatore in alluminio pressofuso "Hammond" raccomandato da Uraltonen. Il prezzo del kit era di 189 euro, l'alimentatore 25 o 30 euro e il case 14,50 euro. Il kit comprende anche una piastra di copertura progettata per il case (che in realtà è un circuito stampato nero), con fori per tubi, connettori, LED e un trasformatore di alimentazione, viti di montaggio del case e il nome del modello del dispositivo con le istruzioni di collegamento.
Costruzione

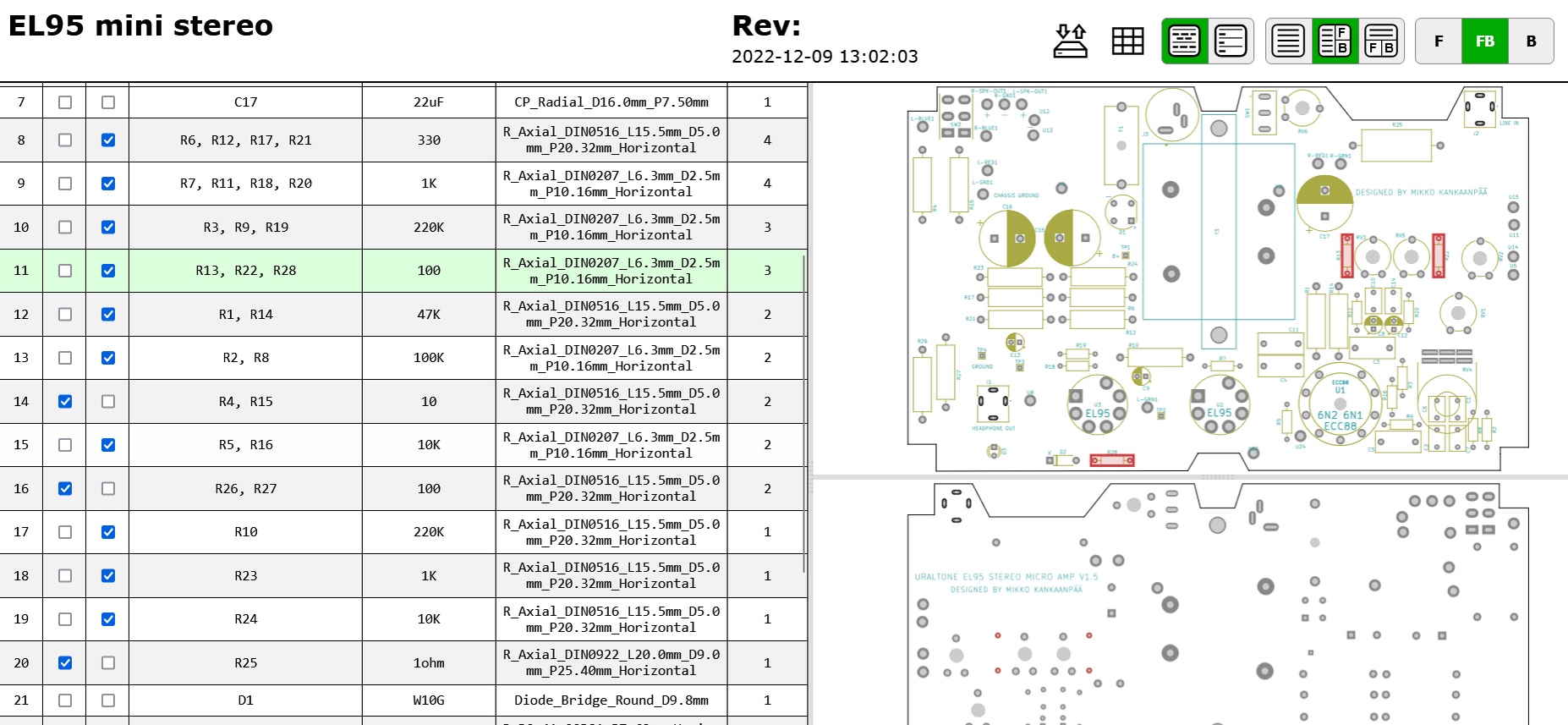

Il set non include istruzioni di montaggio vere e proprie, ma è possibile trovarle Dal sito web di Uraltone. Li abbiamo resi disponibili per il download anche sul nostro sito web. come file PDF stampabile. Le istruzioni sono lodevolmente dettagliate e illustrate. Anche il sito web di Uraltone offre un valido aiuto per il montaggio. elenco interattivo dei componentiche mostra dove va posizionato ciascun componente sul circuito stampato.

Per assemblare il kit non servono molti attrezzi, ma una buona stazione saldante, un saldatore, delle piccole tronchesi, una pinza spelafili, un set di chiavi a brugola, un trapano a batteria con un set di punte e un paio di cacciaviti a croce sono tutto ciò che serve. Un computer portatile o un tablet sono inoltre di grande aiuto, in quanto permettono di seguire le istruzioni di montaggio direttamente sullo schermo.
Il lavoro inizia con il controllo dei componenti. Anche se non sono molti, è comunque una buona idea organizzarli, anche solo un po' "per famiglia", in gruppi o scatole separate. L'assemblaggio vero e proprio è poi semplice. I componenti vengono saldati nelle posizioni indicate nell'elenco e nello schema di montaggio, si aggiungono alcuni fili e il dispositivo è pronto. In linea di principio, l'assemblaggio non richiede più di una serata.

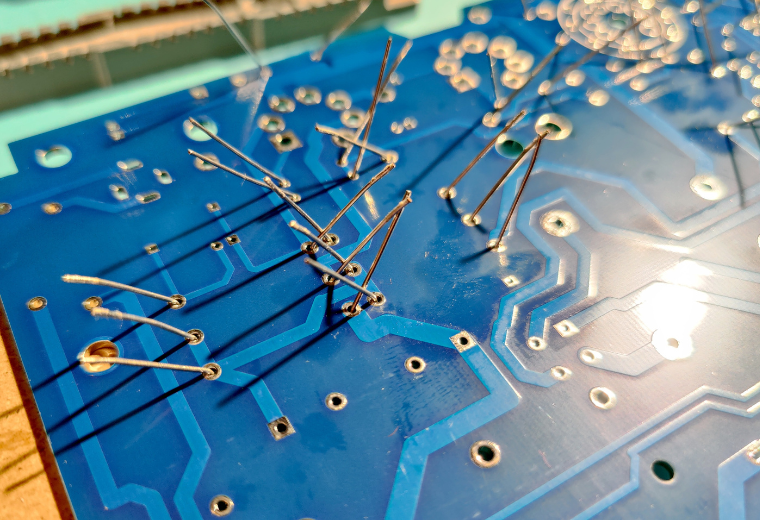

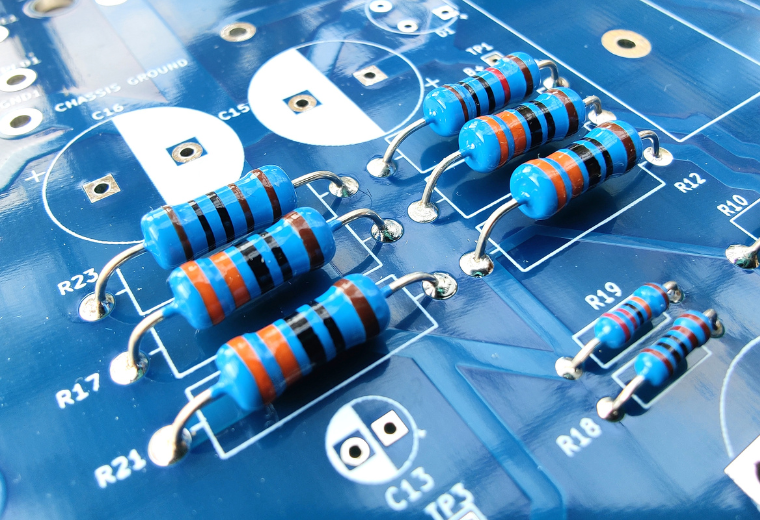

L'assemblaggio inizia con le resistenze. Le resistenze a onda sinusoidale da due watt vanno lasciate leggermente esposte dalla superficie del circuito stampato, poiché alcune di esse si riscalderanno durante l'uso. Se non si ha familiarità con la lettura dei codici colore delle resistenze, il modo più semplice per determinarne il valore è misurarle con un multimetro.
Bisogna fare attenzione a interpretare correttamente gli anelli di codifica che descrivono i valori delle resistenze. Soprattutto sullo sfondo blu delle resistenze, a volte è difficile (a seconda dell'illuminazione) distinguere con certezza gli anelli marroni e rossi. Alla fine dell'articolo è presente una guida ai codici colore delle resistenze.

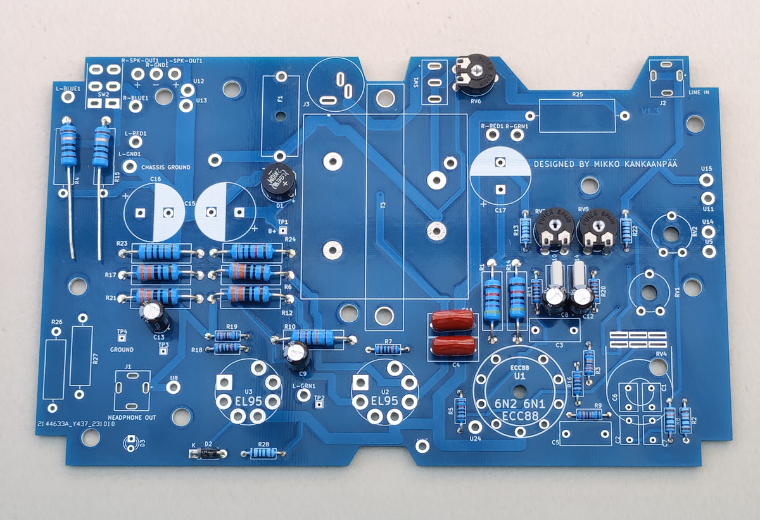

Dopo le resistenze, si saldano gli altri componenti. È consigliabile iniziare con i più piccoli per poi passare a quelli più grandi, ovvero dopo le resistenze, i condensatori, per poi passare ai connettori e infine al trasformatore di rete al centro, al potenziometro di intensità e al LED. Tutti i componenti si adattano perfettamente al circuito stampato grazie a un'ottima progettazione. A proposito, per chi non ha familiarità con l'argomento, troverete maggiori informazioni sulla saldatura in un capitolo a parte.
Saldatura

Si consiglia di utilizzare una stazione saldante con temperatura regolabile per la saldatura. Le più economiche si trovano a 30-40 euro. Naturalmente, anche un tradizionale saldatore a caldo andrà bene.
Se non hai familiarità con la saldatura, allora Qui, Qui ja Qui linee guida sull'argomento.
Se non hai esperienza pregressa, ti conviene esercitarti nella saldatura prima di iniziare il lavoro di assemblaggio vero e proprio.

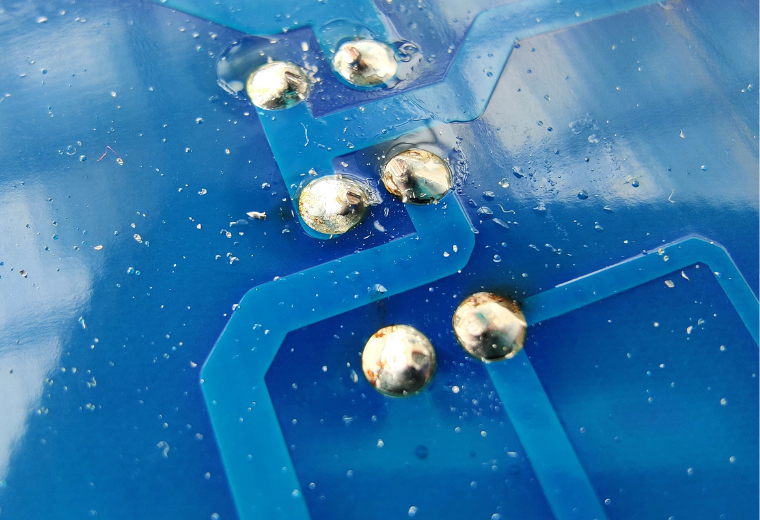

Nel progetto abbiamo utilizzato un filo di stagno SAC96 "moderno" senza piombo, che contiene una piccola percentuale di argento e un tocco di rame oltre allo stagno. Questo tipo di stagno senza piombo è facile da usare quanto il tradizionale filo di stagno-piombo, con la differenza che richiede un po' più di calore. È qui che una buona stazione saldante si rivela utile, poiché la maggior parte dei problemi e delle difficoltà con lo stagno senza piombo sono solitamente causati da punte di saldatura scadenti, un controllo della temperatura inadeguato e una temperatura troppo bassa. Quindi è meglio avere più calore che troppo poco.

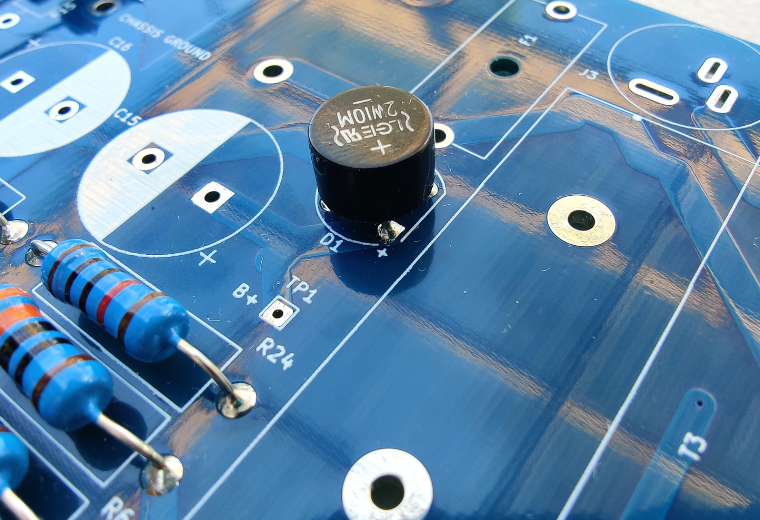

Nei condensatori elettrolitici è fondamentale rispettare la polarità, ovvero i conduttori positivo e negativo devono essere saldati nella direzione corretta. In caso contrario, il condensatore potrebbe esplodere, il che è assolutamente indesiderabile. Il polo negativo è indicato sul circuito stampato con un semicerchio bianco e il polo positivo con un segno +. Anche il ponte raddrizzatore (il pulsante rotondo nero) deve essere saldato nella direzione corretta, ovvero il polo positivo va nella posizione indicata sul circuito stampato con il segno +.

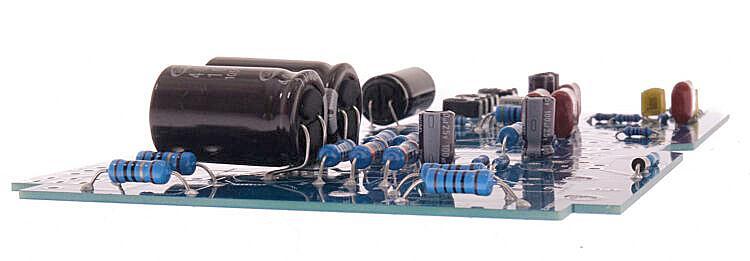

I condensatori più grandi richiedono un po' di attenzione (oltre alla corretta polarità) perché sono montati orizzontalmente. I condensatori vengono quindi posizionati orizzontalmente sul circuito stampato, cosa da tenere in considerazione durante la saldatura. Non tagliare i piedini troppo corti, in modo che siano sufficientemente lunghi da poter essere piegati ad un angolo di 90 gradi, ma anche in modo che i condensatori sporgano il più possibile dal bordo posteriore del circuito stampato. Questo garantisce che i punti di saldatura dei fili degli altoparlanti non si trovino sotto di essi (vedi immagine).
Il kit include persino un pezzo di guaina termorestringente per questa fase, che si può utilizzare per avvolgere parti dei piedini del condensatore e proteggere le parti piegate da eventuali cortocircuiti.
